NOYAFA NF-9816 تستر فیبر نوری OTDR حرفه ای پاورمتر

NOYAFA NF-9816 تستر فیبر نوری OTDR حرفه ای پاورمتر

NOYAFA NF-9816 تستر فیبر نوری OTDR حرفه ای پاورمتر با قابلیت‌های OTDR خودکار، OTDR حرفه‌ای، نقشه رویداد، پاورمتر نوری تفکیک‌ موج تا 10G و …

NOYAFA NF-9816 یک ابزار تست و آنالیز پیشرفته برای متخصصان حوزه مخابرات و شبکه است که عملکرد دقیق، قابلیت‌های چندمنظوره و طراحی قابل‌حمل را در یک مجموعه قدرتمند ارائه می‌دهد.

NOYAFA NF-9816 با پشتیبانی از حالت‌های OTDR خودکار و حرفه‌ای، قابلیت تحلیل دقیق شکستگی‌ها، خم‌شدگی‌ها و اتصالات فیبر را تا فاصله 80 کیلومتر دارد.

همچنین مجهز به پاورمتر نوری، منبع نور، VFL و ابزار Wire Mapping بوده و به تکنسین‌ها امکان تست کامل و مطمئن شبکه را می‌دهد.

از دیگر ویژگی‌های برجسته NOYAFA NF-9816 می‌توان به نمایشگر رنگی، دقت بالا، پشتیبانی از طول موج‌های متنوع، باتری پرظرفیت قابل شارژ با پورت Type-C و سازگاری با کانکتورهای مختلف (SC/FC/ST) اشاره کرد.

NOYAFA NF-9816 انتخابی ایده‌آل برای متخصصین شبکه، پروژه‌های کابل‌کشی ساخت‌یافته و عملیات میدانی در مناطق دورافتاده است.

NOYAFA NF-9816، با دامنه دینامیکی بالا (22/24dB) و برد تست تا 80 کیلومتر، مناسب برای شناسایی سریع و دقیق انواع خطاها در فیبر نوری از جمله شکست، خم‌شدگی، اتصالات و افت سیگنال است.

NOYAFA NF-9816 مجهز به OTDR خودکار و حرفه‌ای، پاورمتر نوری (10G)، منبع نور پایدار، VFL و قابلیت Wire Mapping برای تست کابل‌های شبکه می‌باشد.

همچنین با پشتیبانی از کانکتورهای SC/FC/ST و نمایشگر رنگی 3.5 اینچی، کاربری آسان و گسترده‌ای در پروژه‌های فیبر نوری، مراکز داده، زیرساخت‌های مخابراتی و شبکه‌های LAN دارد.

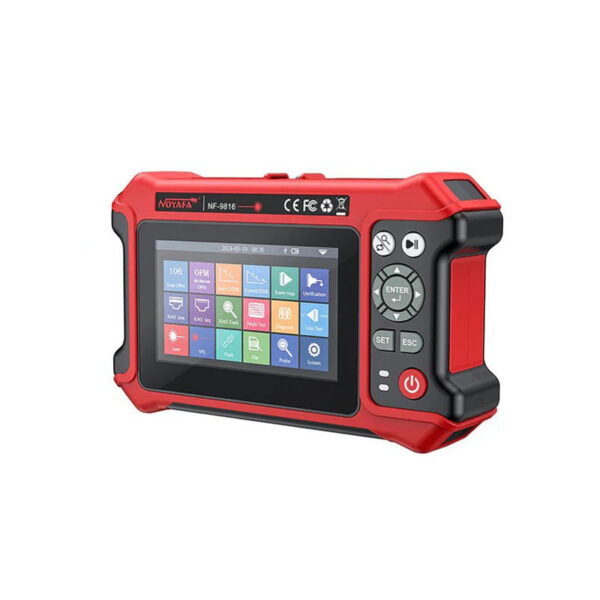

NOYAFA NF-9816

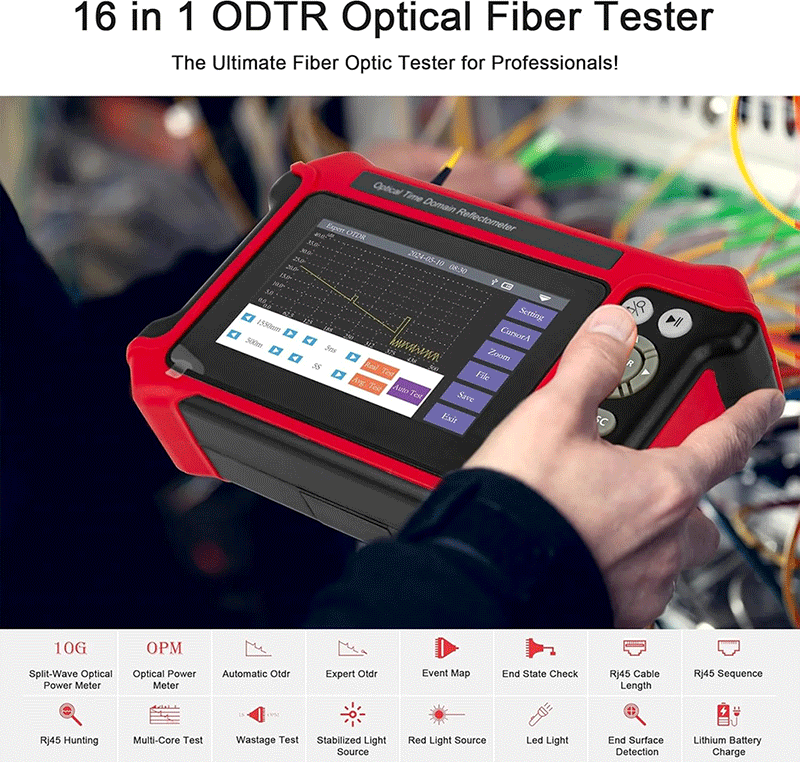

✅ OTDR شانزده کاره  تستر فیبر نوری
ابزار نهایی تست فیبر نوری برای حرفه‌ای‌ها!
🛠️ امکانات دستگاه:
10G: اندازه‌گیری توان نوری با تفکیک طول‌موج
OPM: پاور متر نوری
OTDR خودکار: تست خودکار فیبر نوری
OTDR پیشرفته: تست پیشرفته با تنظیمات تخصص
نقشه رویداد (Event Map): نمایش گرافیکی رویدادها در مسیر فیبر
بررسی وضعیت انتهایی فیبر (End State Check): بررسی سلامت انتهای فیبر
طول کابل RJ45: اندازه‌گیری طول کابل شبکه
ترتیب کابل RJ45: تست توالی سیم‌ها در کابل شبکه
ردیابی RJ45: یافتن مسیر کابل شبکه
تست چند رشته‌ای (Multi-Core Test): بررسی کابل‌های چند رشته‌ای
تست اتلاف (Wastage Test): بررسی اتلاف سیگنال
منبع نور پایدار (Stabilized Light Source): خروجی نور پایدار برای تست فیبر
منبع نور قرمز (Red Light Source): برای بررسی شکستگی‌های فیبر نوری
تشخیص روشنایی (LED Light): چراغ قوه برای شرایط نوری کم
تشخیص سطح انتهایی فیبر (End Surface Detection): بررسی وضعیت فیزیکی سطح فیبر
شارژ باتری لیتیومی (Lithium Battery Charge): باتری قابل شارژ داخلی

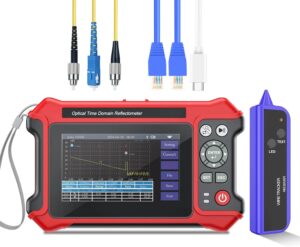

NOYAFA NF-9816

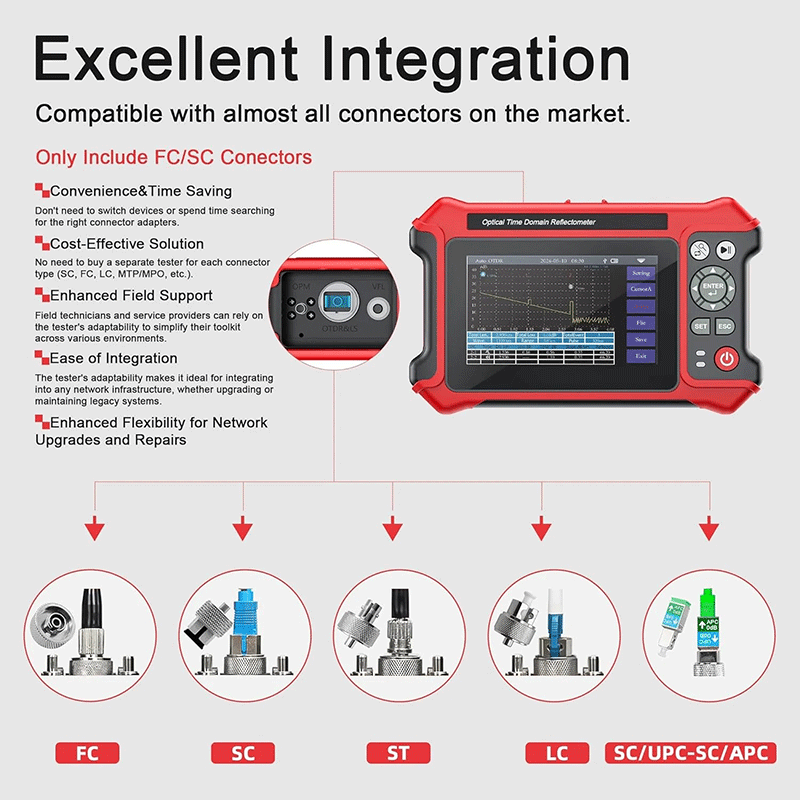

🔹 ادغام عالی (Excellent Integration)
سازگار با تقریباً تمام کانکتورهای موجود در بازار
⚠️ فقط شامل کانکتورهای FC/SC می‌باشد
✅ مزایا:
🔸 راحتی و صرفه‌جویی در زمان
نیازی به تعویض دستگاه یا جستجوی مداوم برای آداپتور مناسب ندارید.
🔸 راهکار مقرون‌به‌صرفه
نیازی به خرید جداگانه برای هر نوع کانکتور (مثل SC، FC، LC، MTP/MPO و…) نیست.
🔸 پشتیبانی بهتر برای محیط‌های میدانی
تکنسین‌ها و ارائه‌دهندگان خدمات می‌توانند روی سازگاری این دستگاه برای محیط‌های مختلف حساب کنند.
🔸 سهولت در یکپارچه‌سازی
سازگاری این دستگاه آن را برای ادغام در هر نوع زیرساخت شبکه‌ای (ارتقاء یا نگهداری سیستم‌های قدیمی) ایده‌آل کرده است.
🔸 انعطاف‌پذیری بالا برای ارتقاء و تعمیرات شبکه
🔌 کانکتورهای پشتیبانی‌شده:
FC،SC،ST،LC،SC/UPC – SC/APC
NOYAFA NF-9816

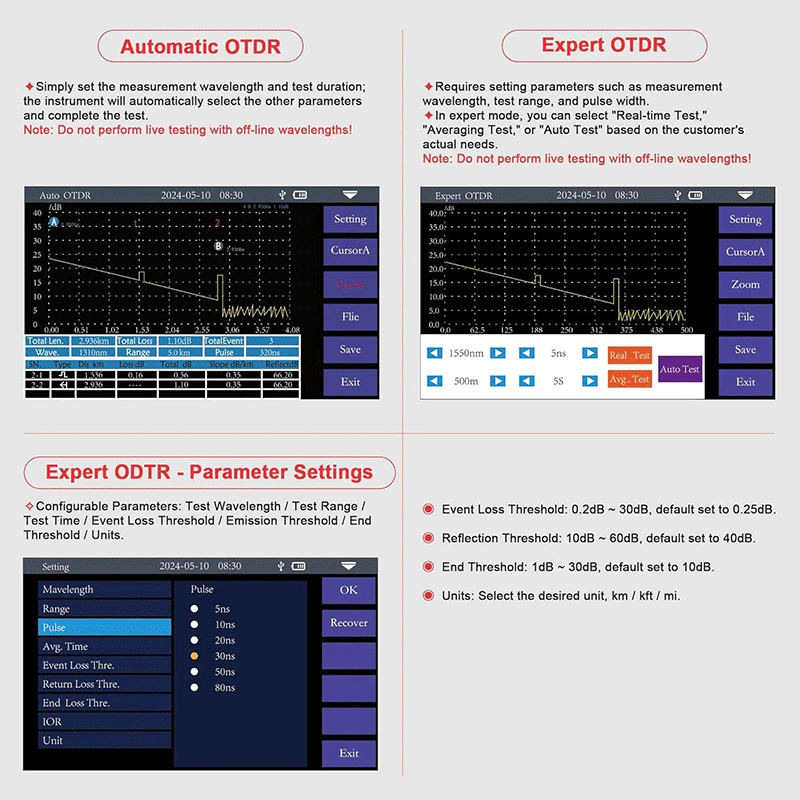

🔸 OTDR خودکار (Automatic OTDR)
توضیح: به‌سادگی طول موج اندازه‌گیری و مدت زمان تست را تنظیم کنید؛
دستگاه به‌صورت خودکار سایر پارامترها را انتخاب کرده و تست را کامل می‌کند.
⚠️ نکته: تست زنده با طول‌موج‌های غیرفعال انجام ندهید!
🔸 OTDR پیشرفته (Expert OTDR)
توضیح: نیاز به تنظیم پارامترهایی مانند طول موج اندازه‌گیری، محدوده تست، و پهنای پالس دارد.
در حالت پیشرفته، می‌توانید از بین تست‌های زیر انتخاب کنید:
تست زنده (Real-time Test)
تست میانگین‌گیری (Averaging Test)
تست خودکار (Auto Test)
بر اساس نیاز واقعی کاربر انتخاب می‌شود.
⚠️ نکته: تست زنده با طول‌موج‌های غیرفعال انجام ندهید!
🔸 تنظیمات پارامترهای OTDR پیشرفته (Expert OTDR – Parameter Settings)
پارامترهای قابل تنظیم:
طول موج تست (Test Wavelength)
محدوده تست (Test Range)
زمان تست (Test Time)
آستانه تلفات رویداد (Event Loss Threshold)
آستانه بازتاب (Emission Threshold)
آستانه پایان (End Threshold)
واحد اندازه‌گیری (Units)
🔸 توضیح آستانه‌ها:
🔹 آستانه تلفات رویداد: از 0.2dB تا 30dB (پیش‌فرض: 0.25dB)
🔹 آستانه بازتاب: از 10dB تا 60dB (پیش‌فرض: 40dB)
🔹 آستانه پایان: از 1dB تا 30dB (پیش‌فرض: 10dB)
🔹 واحدها: واحد مورد نظر را انتخاب کنید: کیلومتر (km)، فوت (ft)، یا مایل (mi)

NOYAFA NF-9816

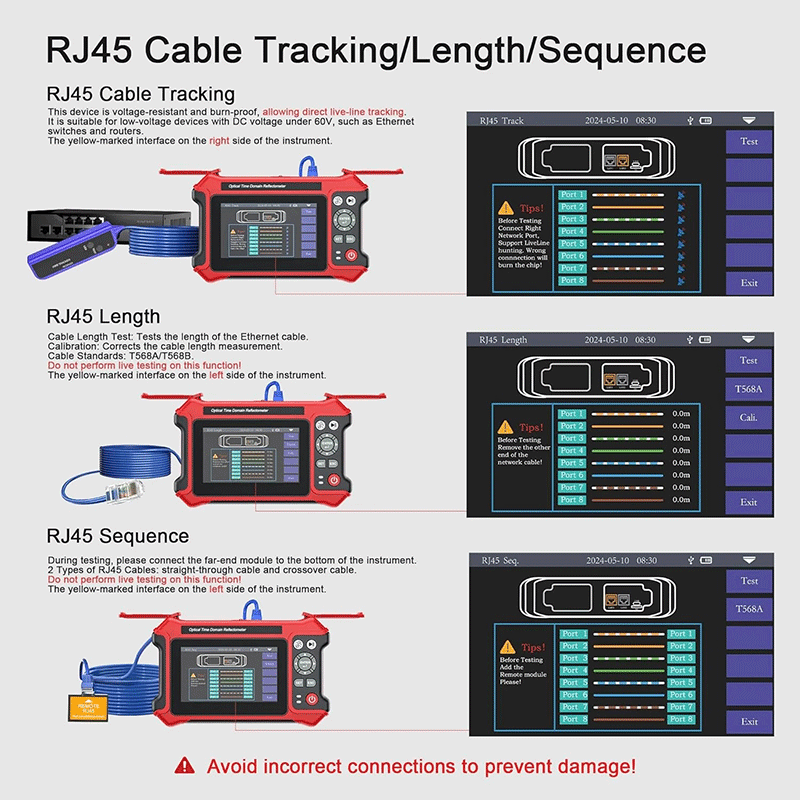

🔹 ردیابی کابل RJ45 (RJ45 Cable Tracking)
توضیح: این دستگاه مقاوم در برابر ولتاژ و ضد ضربه است و امکان ردیابی مستقیم کابل زنده را فراهم می‌کند.
مناسب برای دستگاه‌های کم‌ولتاژ با ولتاژ DC کمتر از ۶۰ ولت، مانند سوئیچ‌ها و روترهای اترنت.
نکته: رابط زردرنگ در سمت راست دستگاه قرار دارد.
🔹 اندازه‌گیری طول کابل RJ45 (RJ45 Length)
توضیح: تست طول کابل اترنت را انجام می‌دهد.
کالیبراسیون برای اصلاح و دقت اندازه‌گیری طول کابل به‌کار می‌رود.
استاندارد کابل‌ها: T568A / T568B
⚠️ در این عملکرد تست زنده انجام ندهید!
نکته: رابط زردرنگ در سمت چپ دستگاه قرار دارد.
🔹 بررسی ترتیب کابل RJ45 (RJ45 Sequence)
توضیح: در طول تست، لطفاً ماژول انتهایی کابل را به پایین دستگاه متصل کنید.
دو نوع کابل RJ45 پشتیبانی می‌شود:
کابل مستقیم (Straight-through)
کابل ضربدری (Crossover)
⚠️ در این عملکرد تست زنده انجام ندهید!
نکته: رابط زردرنگ در سمت چپ دستگاه قرار دارد.
⚠️ هشدار مهم:
🔴 از اتصال نادرست برای جلوگیری از آسیب جلوگیری کنید!

NOYAFA NF-9816

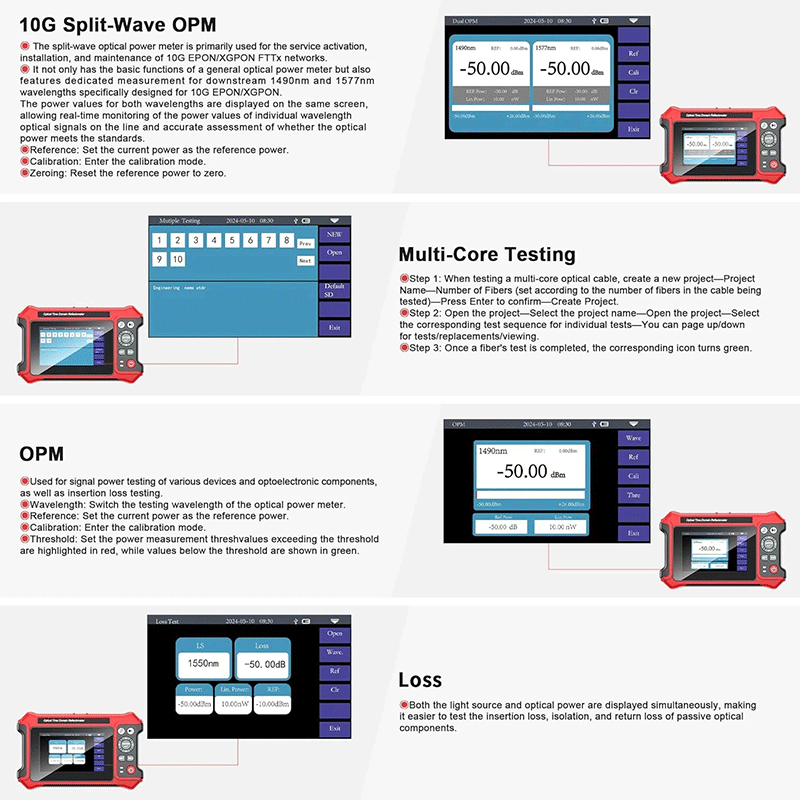

پاورمتر نوری تقسیم موج 10G (10G Split-Wave OPM)
پاورمتر نوری تقسیم موج عمدتاً برای فعال‌سازی، نصب و نگهداری شبکه‌های FTTx مبتنی بر 10G EPON/XGPON طراحی شده است.
علاوه بر عملکردهای پایه یک پاورمتر نوری، قابلیت اندازه‌گیری اختصاصی برای طول‌موج‌های 1490nm و 1577nm را نیز داراست.
نمایش هم‌زمان مقادیر توان در هر دو طول‌موج روی یک صفحه، امکان پایش لحظه‌ای و ارزیابی دقیق عملکرد سیگنال‌های نوری را فراهم می‌کند.
تعاریف:
Reference: تعیین توان فعلی به‌عنوان مرجع
Calibration: ورود به حالت کالیبراسیون
Zeroing: تنظیم توان مرجع روی صفر
تست کابل‌های چند رشته‌ای (Multi-Core Testing)
مرحله 1: هنگام تست کابل فیبر چند رشته‌ای، یک پروژه جدید ایجاد کنید (نام پروژه، تعداد رشته‌ها را مشخص کرده، سپس Enter بزنید و پروژه را بسازید).
مرحله 2: پروژه را باز کرده، نام پروژه و توالی تست هر رشته را انتخاب کنید. امکان بالا/پایین رفتن بین تست‌ها وجود دارد.
مرحله 3: پس از اتمام تست هر رشته، آیکون مربوطه به رنگ سبز تغییر می‌کند.
پاورمتر نوری (OPM)
برای تست توان سیگنال در تجهیزات نوری و اپتو الکترونیکی، همچنین اندازه‌گیری تلفات درج (Insertion Loss) استفاده می‌شود.
Wavelength: تغییر طول‌موج تست
Reference: تعیین توان مرجع
Calibration: ورود به حالت کالیبراسیون
Threshold: تعیین آستانه توان؛ مقادیر بالاتر از حد به رنگ قرمز، و مقادیر کمتر به رنگ سبز نمایش داده می‌شوند.
تلفات (Loss)
هم منبع نور و هم پاورمتر نوری به‌صورت هم‌زمان نمایش داده می‌شوند که این امر تحلیل تلفات درج، ایزولاسیون و تلفات بازگشتی در تجهیزات نوری پسیو را آسان‌تر می‌کند.

NOYAFA NF-9816

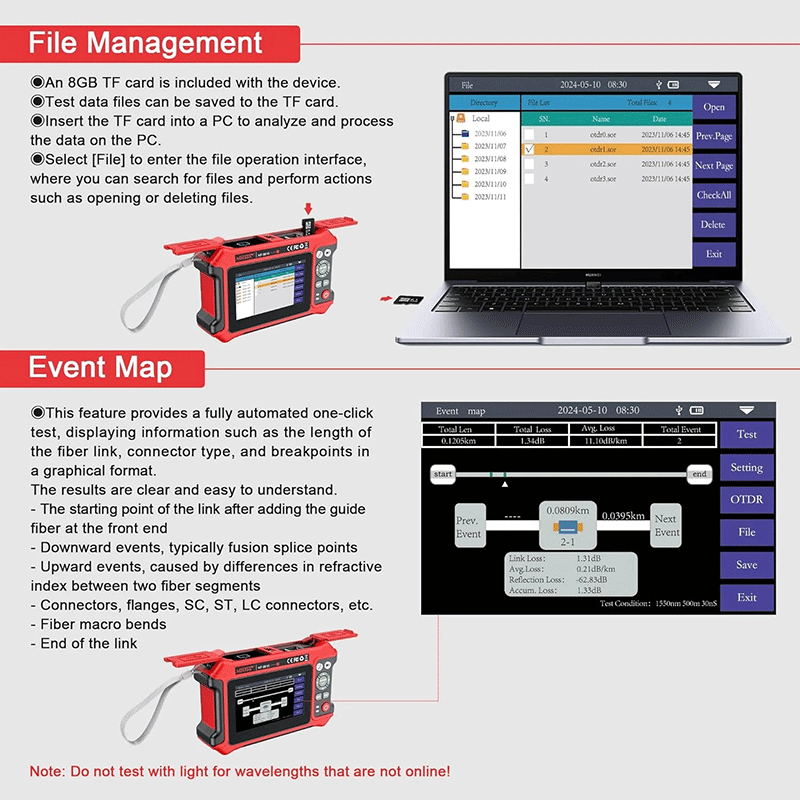

مدیریت فایل (File Management)
یک کارت حافظه TF با ظرفیت ۸ گیگابایت همراه دستگاه ارائه می‌شود.
فایل‌های مربوط به تست می‌توانند روی کارت TF ذخیره شوند.
با وارد کردن کارت TF به رایانه، می‌توانید داده‌ها را تحلیل و پردازش کنید.
با انتخاب گزینه [File] وارد رابط عملیات فایل شوید، جایی که می‌توانید فایل‌ها را جستجو کرده، باز کرده یا حذف نمایید.
نقشه رویداد (Event Map)
این قابلیت، یک تست کاملاً خودکار و تک‌کلیک را ارائه می‌دهد که اطلاعاتی مانند طول لینک فیبر نوری، نوع کانکتور و نقاط شکست را به صورت گرافیکی نمایش می‌دهد.
نتایج به شکل واضح و قابل درک نمایش داده می‌شوند، شامل:
نقطه شروع لینک پس از افزودن فیبر راهنما در ابتدای مسیر
رویدادهای رو به پایین، معمولاً نقاط فیوژن اسپلایس
رویدادهای رو به بالا، ناشی از اختلاف ضریب شکست بین دو بخش از فیبر
کانکتورها، فلنج‌ها، کانکتورهای SC، ST، LC و…
خم‌شدگی‌های بزرگ در فیبر
انتهای لینک
توجه: از نور در طول موج‌هایی که فعال نیستند استفاده نکنید!

NOYAFA NF-9816

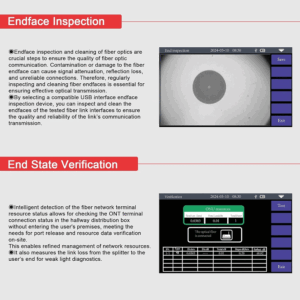

بازرسی سطح انتهایی (Endface Inspection)
بازرسی و تمیزکاری سطح انتهایی فیبر نوری گام‌های حیاتی برای اطمینان از کیفیت ارتباطات فیبر نوری هستند. آلودگی یا آسیب در سطح انتهایی می‌تواند باعث تضعیف سیگنال، افت بازتاب و اتصالات غیرقابل اعتماد شود. بنابراین، بررسی و تمیز کردن منظم سطح انتهایی فیبر برای انتقال مؤثر نوری ضروری است.
با استفاده از دستگاه بازرسی سطح انتهایی دارای رابط USB سازگار، می‌توان سطح انتهایی فیبرها را بررسی و تمیز کرده و از کیفیت و پایداری انتقال اطلاعات در شبکه اطمینان حاصل کرد.

تأیید وضعیت نهایی (End State Verification)
تشخیص هوشمند وضعیت منابع پایانی شبکه فیبر نوری امکان بررسی اتصال ترمینال ONT در جعبه توزیع راهروی ساختمان را بدون نیاز به ورود به محل کاربر فراهم می‌کند. این قابلیت نیاز به آزادسازی پورت و بررسی داده‌ها را در محل مرتفع می‌سازد.
همچنین افت سیگنال از اسپلیتر تا انتهای کاربر را اندازه‌گیری می‌کند که برای عیب‌یابی سیگنال ضعیف بسیار کاربردی است.

ویژگی‌ها و مزایا NOYAFA NF-9816

آزمایش دقیق و بلندبرد: تشخیص دقیق خطاهای فیبر نوری و اندازه‌گیری عملکرد در فواصل طولانی (تا 80 کیلومتر) با دامنه دینامیکی 22/20 دسی‌بل، برای نگهداری مطمئن شبکه‌های مخابراتی یا سازمانی.

تحلیل جامع فیبر نوری: شناسایی سریع مشکلاتی مانند شکستگی، خم‌شدگی یا اتصالات با تحلیل نرم‌افزاری هوشمند (رویدادهای بازتابی/کاهشی، اسپلیترها، انتهای فیبر)، کاهش زمان عیب‌یابی و افزایش کارایی تعمیر.

انعطاف‌پذیری کاربرپسند: انتخاب بین حالت OTDR خودکار برای تست سریع و تک‌کلیکی یا حالت حرفه‌ای OTDR برای تنظیمات سفارشی (طول موج، مدت پالس) مناسب برای کاربران مبتدی و حرفه‌ای.

آزمایش ایمن و بدون آسیب NOYAFA NF-9816: فناوری فیلتر با ایزولاسیون بالا از آسیب به قطعات نوری حساس (مانند ترنسیور‌ها) در حین تست شبکه فعال جلوگیری می‌کند و ایمنی را تضمین می‌نماید.

عیب‌یابی چندمنظوره شبکه‌های LAN: تشخیص خطاهای رایج کابل LAN (اتصال کوتاه، مدار باز، تقاطع) با قابلیت Wire Mapping، برای تسهیل راه‌اندازی و نگهداری شبکه‌های IT.

تأیید دقیق طول کابل: بررسی مطابقت نصب کابل‌ها با مشخصات از طریق تست طول 1 تا 600 متر، جلوگیری از نصب بیش از حد یا کمتر در پروژه‌های کابل‌کشی ساخت‌یافته.

قابل‌حمل و بادوام: باتری 4700 میلی‌آمپر ساعتی (بیش از 6 ساعت استفاده مداوم) با شارژر Type-C برای کارهای میدانی طولانی بدون نیاز به شارژ مکرر، مناسب برای مکان‌های دورافتاده.

اتصال جهانی: رابط‌های SC/PC یا FC/PC با سازگاری بالا با بیشتر شبکه‌های فیبر نوری، کاهش نیاز به مبدل و ساده‌سازی آزمایش در زیرساخت‌های متنوع.

ویژگی‌های کلیدی NOYAFA NF-9816

تشخیص خطاهای فیبر نوری تا 80 کیلومتر

حالت OTDR خودکار و حرفه‌ای با تنظیمات قابل شخصی‌سازی

پاورمتر نوری با دقت بالا و پشتیبانی از موج‌های رایج

سازگاری با کانکتورهای SC، FC و ST

تست کابل شبکه (LAN) با قابلیت Wire Mapping

باتری داخلی بادوام (بیش از 6 ساعت کار مداوم) با شارژ Type-C

مناسب برای مراکز مخابراتی، پروژه‌های نصب، تعمیر و نگهداری شبکه

مشخصات NOYAFA NF-9816

OTDR

طول موج: 1310/1550 نانومتر

نوع فیبر: فیبر تک‌مد G.652

دامنه دینامیکی: 24dB/22dB

ناحیه کور رویداد: 10 متر

ناحیه کور تضعیف: 15 متر

محدوده تست: 10 متر تا 60 کیلومتر

عرض پالس: 5 نانوثانیه تا 10 میکروثانیه

دقت برد: ±(1 متر + فاصله نمونه‌برداری + 0.005% × فاصله تست)

دقت تلفات: ±0.2dB/dB

نقاط نمونه‌برداری: 16k-128k

وضوح نمونه‌برداری: 0.05~8 متر

دقت بازتاب: ±3dB

ذخیره‌سازی داده: داخلی 2600 رکورد، خارجی: کارت TF

سطح ایمنی لیزر: کلاس II

فرمت فایل: فرمت استاندارد SOR

رابط: FC/PC (قابل تعویض با SC، ST) یا FC/APC (قابل تعویض با SC، ST)

NOYAFA NF-9816

پاورمتر نوری  (OPM)

محدوده طول موج: 800nm–1700nm

نوع رابط: اتصال جهانی FC/SC/ST

محدوده تست: -50dBm تا +26dBm

عدم قطعیت: ±5%

شناسایی فرکانس: CW/270/330/1k/2kHz

طول‌موج‌های کالیبراسیون: 850/1270/1300/1310/1490/1550/1577/1625 نانومتر

NOYAFA NF-9816

منبع نور (LS)

نوع LD: FPLD

طول موج خروجی: 1310/1550 نانومتر

توان خروجی: 2-5dBm

فرکانس مدولاسیون: 270/330/1k/2kHz

پایداری: CW، +0.5dB/15 دقیقه (پس از 15 دقیقه پیش‌گرمایش)

رابط: FC/PC (قابل تعویض با SC، ST) یا FC/APC (قابل تعویض با SC، ST)

VFL (لیزر آشکارسازی خطا) NOYAFA NF-9816

طول موج کاری: 650nm ±20nm

توان خروجی: 10 میلی‌وات

حالت‌ها: CW / 1Hz / 2Hz

رابط: FC/SC/ST

سایر پارامترها NOYAFA NF-9816

نمایشگر: LCD رنگی 3.5 اینچی

رابط داده: Micro USB

حافظه خارجی: کارت TF

منبع تغذیه: باتری لیتیومی پلیمری 3.7V، ظرفیت 4000mAh

آداپتور برق: 5VDC، 2A

عمر باتری: آماده به کار > 20 ساعت؛ حین اندازه‌گیری > 12 ساعت

دمای کاری: -10°C تا +50°C

دمای نگهداری: -40°C تا +70°C

رطوبت نسبی: 0 تا 95% بدون میعان

ابعاد: 173×82×37 میلی‌متر

وزن: ≤ 350 گرم

NOYAFA NF-9816

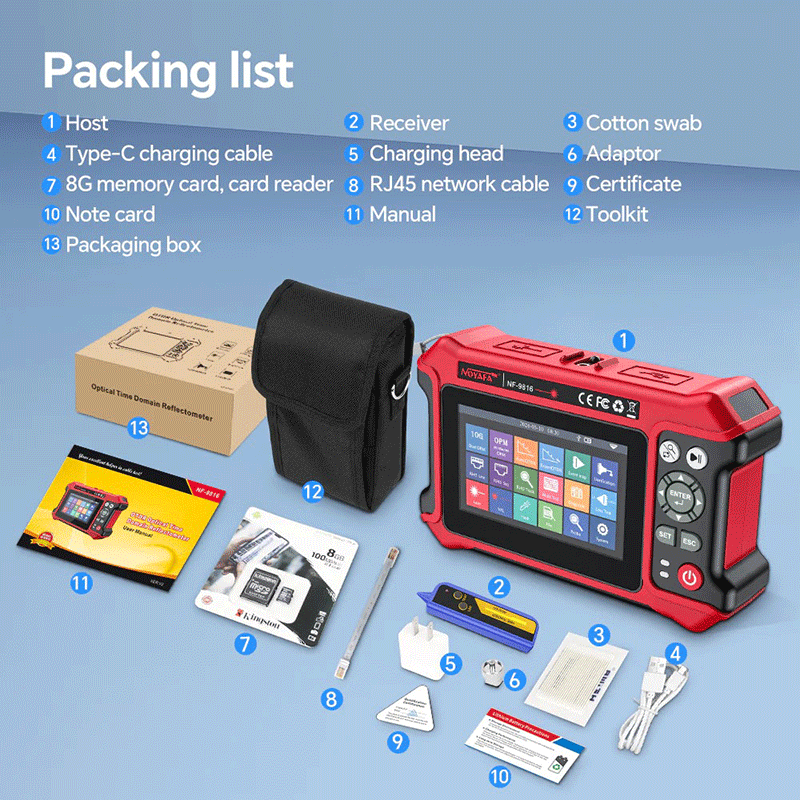

📦 اقلام موجود در جعبه (Packing List):
✅ دستگاه اصلی (Host)
📡 گیرنده (Receiver)
🧼 گوش‌پاک‌کن (Cotton Swab)
🔌 کابل شارژ Type-C
🔋 آداپتور شارژ (Charging Head)
🔌 مبدل (Adaptor)
💾 کارت حافظه 8 گیگ + رم‌ریدر (8G memory card, card reader)
🔌 کابل شبکه RJ45
📜 گواهی‌نامه (Certificate)
🗒️ برگه یادداشت (Note Card)
📘 دفترچه راهنما (Manual)
🧰 کیف ابزار (Toolkit)
📦 جعبه بسته‌بندی (Packaging Box)

NOYAFA NF-9816 Multi-Functional OTDR Instrument With Automatic OTDR, Expert OTDR, Event Map, 10G Split Wave Optical Power Meter, etc
Features & Benefits:
High-Precision Long-Distance Testing: Accurately diagnose fiber faults and measure performance over extended distances (up to 80 km) with a 22/20dB dynamic range, ensuring reliable network maintenance for telecom or enterprise applications.

Comprehensive Fiber Analysis: Quickly identify issues like breaks, bends, or splices through intelligent software analysis (Reflective/Reduce Events, Splitters, Fiber End), reducing troubleshooting time and improving repair efficiency.

User-Friendly Flexibility: Choose between Automatic OTDR for quick, one-click testing or Expert OTDR mode to customize parameters (wavelength, pulse duration), catering to both novices and professionals.

Safe and Non-Destructive Testing: High-isolation filtering technology protects sensitive optical components (e.g., transceivers) from damage during live network testing, ensuring operational safety.

Versatile LAN Troubleshooting: Diagnose common LAN cable faults (short circuits, open circuits, crosses) via Wire Mapping, streamlining network setup and maintenance for IT teams.

Accurate Cable Length Verification: Confirm cable installations meet specifications with 1–600m length testing, avoiding over-deployment or under-deployment in structured cabling projects.

Long-Lasting Portability: With a 4700mAh battery (6+ hours of continuous use) and Type-C charging, the device supports extended fieldwork without frequent recharging, ideal for remote locations.

Universal Connectivity: SC/PC or FC/PC interfaces ensure compatibility with most fiber networks, reducing the need for adapters and simplifying testing across diverse infrastructures.
Quick Specs
OTDR

Wavelength: 1310/1550nm
Fiber Type: G.652 SM Fiber
Dynamic Range: 24dB/22dB
Event Blind Zone : 10m
ATT Blind Zone: 15m
Test Range: 10m-60km
Pulse Width: 5ns-10us
Ranging Accuracy: ±(1m+Sampling Interval+0.005%xTest Distance)
Loss Accuracy: ± 0.2dB/dB
Sampling Points: 16k-128k
Sampling Resolution: 0.05~8m
Reflection Accuracy: ±3dB
Data Storage: Internal: 2600: External: TF Card
Laser Safety Level: Class Il level
File Format: SOR Standard File Format
Connector: FC/PC (Interchangeable SC、ST)or FC/APC (Interchangeable SC, ST)
OPM

Wave Range: 800nm-1700nm
Interface Type: Universal Joint FC/SC/ST
Test Range: -50dBm~+26dBm
Uncertainty:+5%
Frequency Identification: CW/270/330/1k/2kHz
Calibration Wavelength: 850/1270/1300/1310/1490/1550/1577/1625nm
LS

LD Type: FPLD
Output Wavelength: 1310/1550nm
Output Power: 2-5dBm
Modulation Frequency: 270/330/1k/2kHz
Stability: CW,+0.5dB/15min (Test after15mins of preheating)
Connector: FC/PC (Interchangeable SCST) or FC/APC (lnterchangeable SC,ST)
VFL

Work Wavelength: 650nm土20nm
Output Power: 10mW
Mode: CW/1Hz/2Hz
Connector: FCISC/ST
Other Parameters

Dispaly: 3.5 inch Color LCD
Data Interface: Micro USB
External Storage: TF Card
Power Supply: Polymer Li-battery 3.7V, 4000mAh
Power Adapter: 5VDC, 2A
Battery Life: Standby>20h;
Measuring Time: >12h
Operating Temperature: -10°C~+50°C
Storage Temperature: -40°C~+70°C
Relative Humidity: 0~95%
Non Condensing Dimension: 173mmx82mmx37mm
Weight: ≤350g

منبع: NOYAFA
