NOYAFA NF-859GT تستر شبکه، فیبرنوری و زوج یاب نویافا

NOYAFA NF-859GT تستر شبکه، فیبرنوری و زوج یاب نویافا

NOYAFA NF-859GT تستر شبکه، فیبرنوری و زوج یاب نویافا با گیرنده‌ای منحصربه‌فرد با قابلیت‌های تست هم‌راستایی، VFL، PoE

NOYAFA NF-859GT تستر شبکه، فیبرنوری و زوج یاب نویافا محصولی پیشرفته از برند معتبر NOYAFA، یک ابزار حرفه‌ای و چندمنظوره برای تکنسین‌ها، نصاب‌ها و فعالان حوزه شبکه، مخابرات و فیبر نوری است.
این دستگاه با طراحی مدرن و ترکیب ۱۰ قابلیت کلیدی در یک بدنه‌ قابل‌حمل، تمامی نیازهای نصب، عیب‌یابی و نگهداری شبکه‌های سیمی و فیبر نوری را پوشش می‌دهد.

NOYAFA NF-859GT

۱۰+ عملکرد
NF-859GT تستر کابل شبکه دارای VFL با دو خروجی نوری با توان 10mW
تستر توان نوری با قابلیت نمایش خطای دیداری (Visual Fault Optical Power Meter Tester)
🔸 تست کابل‌های مختلف:
CAT5/e
CAT6/a
CAT3
RJ45 / RJ11
🔹 کاربردها:
کابل‌های شبکه
خطوط تلفن
تست PoE
یافتن پورت روی سوئیچ (Hub Blink)

NOYAFA NF-859GT

عملکرد QC / VFL
یافتن سریع فیبر نوری
🔎 محدوده تشخیص توان:
از -70 تا +10 دسی‌بل‌میلی‌وات (dBm)
📌 پورت RJ45
(نشان‌دهنده امکان اتصال کابل شبکه)
کاربردها (در پایین تصویر):
استفاده ۱: QC (کنترل کیفیت)
✅ اتصال گیرنده به کابل فیبر جهت تست
استفاده ۲: میزبان‌ها (Hosts)
✅ اتصال دستگاه اصلی (میزبان) به کابل فیبر جهت بررسی
استفاده ۳: گیرنده‌ها (Receivers)
✅ تست کابل از طریق گیرنده‌ها
🛠 توضیح پایین تصویر:
برای انجام تست، نیاز به تهیه سر تبدیل و کابل فیبر نوری به‌صورت جداگانه است.

NOYAFA NF-859GT

تستر کابل شبکه NF-859GT با پاور متر نوری (Optical Power Meter)
🔴 تست PoE
تشخیص سریع دستگاه‌های PoE
(بررسی توان، استاندارد و نوع تأمین برق از طریق کابل شبکه)
🔵 عملکرد QC
تست کابل شبکه RJ11 / RJ45
سازگار با کابل‌های Cat5 / 5e / 6 / 6a
🔶 اندازه‌گیری طول کابل
طول قابل اندازه‌گیری: ۵ تا ۲۰۰ متر
دقت اندازه‌گیری: ±۱.۶ متر
🔷 پاور متر نوری (Optical Power Meter)
محدوده تشخیص توان: -70 تا +10 dBm
دارای عملکرد VFL و پشتیبانی از ۷ طول موج مختلف

NOYAFA NF-859GT

🟦 عملکرد تست PoE (PoE Test Function)
📋 هنگام موفقیت‌آمیز بودن تشخیص، صفحه نمایش اطلاعات ولتاژ و نوع PoE را نشان می‌دهد.
📡 پشتیبانی از استانداردهای 802.3af و 802.3at
✅ پشتیبانی از نوع منبع تغذیه و روش تأمین برق (End-span / Mid-span)
🔍 نمونه‌هایی از داده‌های شناسایی‌شده در صفحه نمایش:
+53.7VDC / 0.00VDC (تأمین 8 رشته‌ای غیر استاندارد)
+52.5VDC / 0.00VDC (802.3af نوع End-span)
+52.0VDC / 0.00VDC (802.3af نوع Mid-span)
🟨 اتصال هسته‌های سیم PoE (PoE Wire Core Connection)
🔌 تشخیص نحوه اتصال هسته‌های منبع تغذیه سوئیچ PoE
📘 روش‌های نمایش LED برای تشخیص نوع اتصال:
روشن بودن خطوط 1-2 یا 3-6 → روش جامپر انتهایی (End jumper method)
روشن بودن 4-5، 7-8 → روش جامپر مرکزی (Center jumper method)
روشن بودن 1-2 یا 3-6 + 4-5 یا 7-8 → تغذیه 8 سیمه (8 pole PoE)

NOYAFA NF-859GT

🟥 تستر کابل فیبر نوری NF-859GT
عملکرد VFL (Visual Fault Locator)
🔴 دارای لیزر قرمز با توان 10mW و دو سر خروجی برای بررسی شکست یا قطع در کابل نوری
🔵 ویژگی‌های اصلی:
نوع رابط: سازگار با کانکتورهای FC / SC / ST
محدوده تست: بین -70dBm تا +10dBm
دقت اندازه‌گیری: ±5٪
واحد اندازه‌گیری توان نوری: dBm
دارای حالت پیش‌فرض کالیبراسیون نوری
دارای قابلیت VFL برای تشخیص سریع قطعی در فیبر نوری
📌 توضیحات:

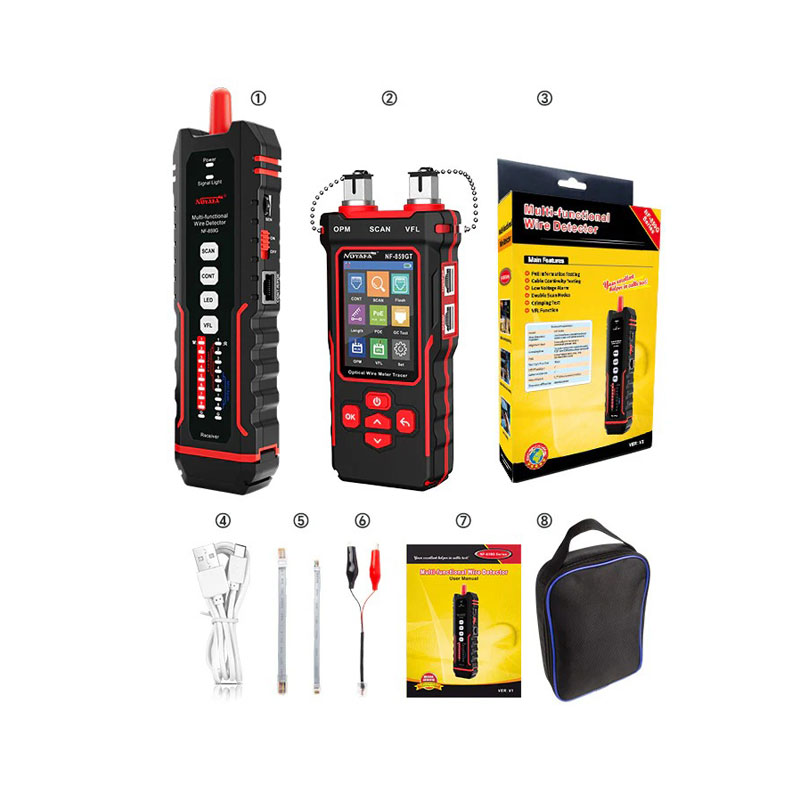

📦 این دستگاه همراه با پاور متر نوری و قلم لیزری قرمز ارائه می‌شود، اما سایر مبدل‌ها و کابل‌های فیبر نوری باید به‌صورت جداگانه تهیه شوند.
🟡 توجه: در صورت استفاده از کانکتور LC، نیاز به مبدل و کابل فیبر مناسب برای تست دارید.

NOYAFA NF-859GT

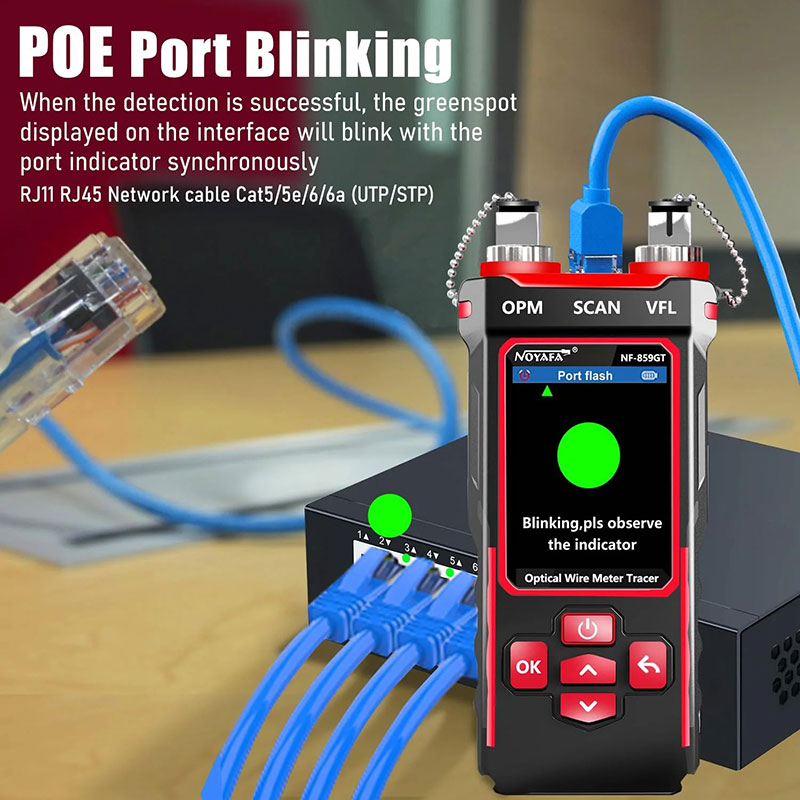

🟢 عملکرد چشمک‌زن پورت POE
POE Port Blinking
✅ شرح عملکرد:
زمانی که تست با موفقیت انجام شود، نقطه سبز نمایش داده‌شده روی صفحه دستگاه با نشانگر پورت (روی سوئیچ) به‌صورت همزمان چشمک خواهد زد.
📌 موارد قابل پشتیبانی:
کابل‌های شبکه:
RJ11 / RJ45
Cat5 / Cat5e / Cat6 / Cat6a
(از نوع UTP و STP)
⚙️ کاربرد این ویژگی: این قابلیت به تکنسین‌ها کمک می‌کند تا پورت صحیح روی سوئیچ یا روتر را هنگام کابل‌کشی یا عیب‌یابی، به‌سرعت و بدون اشتباه شناسایی کنند.

NOYAFA NF-859GT

⚡ عملکرد چشمک‌زن پورت POE
POE PORT BLINKING
🔎 شرح عملکرد: زمانی که فرآیند تشخیص با موفقیت انجام شود، نقطه سبز رنگ که روی صفحه نمایش داده می‌شود، با چراغ نشانگر پورت در سوئیچ شبکه همزمان چشمک می‌زند. این امکان، شناسایی دقیق پورت فعال را بسیار ساده می‌کند.
🧩 کابل‌های پشتیبانی‌شده:
RJ11 / RJ45
کابل‌های شبکه:Cat5 / Cat5e / Cat6 / Cat6a
انواع UTP / STP
🧰 کاربردها در محیط‌های مختلف (تصاویر سمت چپ اشاره دارد به موارد استفاده):
مراکز داده و سرورها (Data Centers)
سیستم‌های دوربین مداربسته (CCTV)
تجهیزات گیمینگ و شبکه‌های داخلی
سایت‌های عمرانی با نیاز به اتصال PoE
دفاتر کاری و شرکت‌ها

NOYAFA NF-859GT

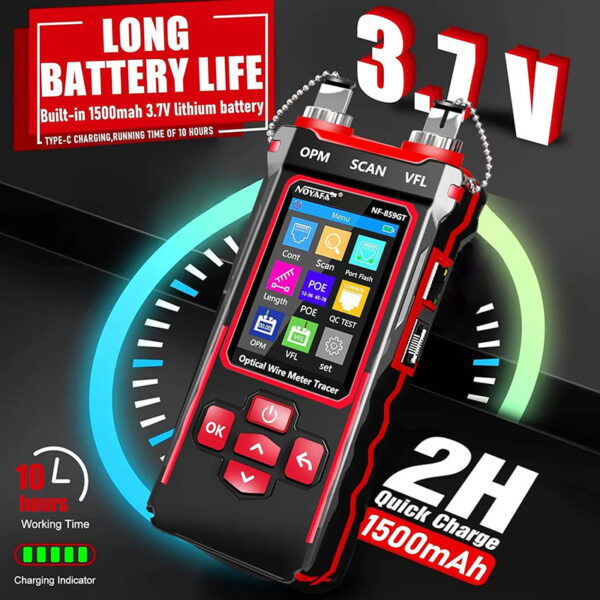

🔋 عمر باتری بالا
LONG BATTERY LIFE
نوع باتری: لیتیومی داخلی
ظرفیت: 1500 میلی‌آمپر ساعت
ولتاژ: 3.7 ولتاژ
درگاه شارژ: Type-C
مدت زمان کار با هر بار شارژ: تا 10 ساعت کاری مداوم
مدت زمان شارژ کامل: فقط 2 ساعت
📊 نمایشگر شارژ باتری
دارای نشانگر وضعیت شارژ روی نمایشگر برای اطلاع دقیق از سطح باتری در هر لحظه.
این ویژگی‌ها باعث می‌شود دستگاه برای کار طولانی‌مدت در محیط‌های فنی، بدون نگرانی از خاموشی ناگهانی، ایده‌آل باشد.

ویژگی‌ها و مزایا NOYAFA NF-859GT

طراحی ۱۰ در ۱: تستر کابل جامع NOYAFA NF-859GT ترکیبی از قابلیت‌های زیر را در یک دستگاه قابل حمل ارائه می‌دهد:
تشخیص سیم، تست هم‌راستایی (Wire Map)، اندازه‌گیری طول کابل، بررسی PoE، تست پرس (Crimping)، چشمک‌زن پورت، OPM (توان‌سنج نوری)، VFL (عیب‌یاب نوری دیداری)، تست غیرتماسی ولتاژ (NCV) و چراغ قوه.
با NOYAFA NF-859GT می‌توانید تمامی وظایف نصب و نگهداری شبکه را انجام دهید.

گیرنده ارتقاء یافته جدید: گیرنده جدید و بهبود یافته دارای قابلیت تست هم‌راستایی بوده و امکان انجام تست Wire Map را بدون نیاز به رفت‌وآمد فراهم می‌کند.
این گیرنده همچنین دارای امکانات VFL، PoE، تشخیص سیم، تست پرس و چراغ قوه است.

پشتیبانی از انواع کابل‌ها: تست سریع و دقیق انواع کابل‌ها شامل RJ11، RJ45، CAT5e/CAT6/CAT6a، خطوط تلفن، فیبر نوری و دیگر کابل‌های رایج در شبکه و مخابرات.

تست طول کابل: پشتیبانی از اندازه‌گیری طول کابل در بازه ۵ تا ۲۰۰ متر، تضمین برش و نصب صحیح کابل‌ها، کاهش ضایعات و بهبود عملکرد.

VFL با دو سر خروجی (Dual-Head): تابش پرتو ۱۰ میلی‌وات با طول موج استاندارد ۶۵۰ نانومتر با حالت‌های چشمک‌زن سریع و آهسته برای تشخیص دقیق و سریع شکستگی، خمیدگی یا آسیب در کابل‌های فیبر نوری.
این ویژگی زمان عیب‌یابی را کاهش داده و منجر به تعمیرات سریع‌تر و کاهش زمان ازکارافتادگی می‌شود.

توان‌سنج نوری ۷ طول‌موج (OPM): اندازه‌گیری ۷ طول‌موج استاندارد (850/1300/1310/1490/1550/1625/1650 نانومتر) با بازه تشخیص توان -70 تا +10 dBm، مناسب برای انواع شبکه‌های فیبر نوری.

بررسی PoE: بررسی سریع نوع تجهیزات تأمین برق (PSE)، پشتیبانی از استانداردهای IEEE802.3af و 802.3at، اطلاعات مربوط به دستگاه‌های PoE استاندارد و غیراستاندارد شامل ولتاژ، قطبیت، حالت crossover و غیره.
تضمین می‌کند که دستگاه‌های PoE برق مناسب را دریافت کنند.

چشمک‌زن هاب (Hub Blinking): مکان‌یابی پورت‌های شبکه با چشمک‌زن نور پورت در هاب‌ها و سوئیچ‌ها.
سازگار با سرعت‌های 10M/100M/1000M. اطلاعات پورت از جمله سرعت عملکرد، حالت دوبلکس، تنظیمات مذاکره، و چشمک‌زن پورت‌ها در یک صفحه نمایش داده می‌شود.

NCV و چراغ قوه: تست غیرتماسی ولتاژ برای ایمنی بیشتر، چراغ LED و باتری لیتیوم قابل شارژ 1500 میلی‌آمپر ساعت جهت کار در محیط‌های مختلف.

مشخصات فنی NOYAFA NF-859GT
تشخیص سیم: دارای حالت ضد تداخل و حالت معمولی (قابل استفاده با مدل‌های دیگر)
تست هم‌راستایی: تست محلی و تست از راه دور
تست پرس: بررسی اتصال صحیح سوکت‌های RJ11 و RJ45
PoE: تشخیص سیم برق‌رسان، mid-span و end-span
VFL: توان ۱۰ میلی‌وات
چراغ قوه LED: دارد
نمایشگر باتری: دارد
منبع تغذیه: باتری لیتیوم پلیمری ۳.۷ ولت
ابعاد گیرنده: 200×52×33 میلی‌متر

 مشخصات NOYAFA NF-859GT
🔧 10 عملکرد در 1 دستگاه: تست سیم، Wire Map، اندازه‌گیری طول کابل، بررسی PoE، تست پرس، پورت‌یابی، توان‌سنج نوری (OPM)، VFL، تست ولتاژ غیرتماسی (NCV) و چراغ قوه.

🔌 پشتیبانی از انواع کابل‌ها: RJ11 / RJ45 / CAT5e / CAT6 / کابل تلفن و فیبر نوری

📏 تست طول کابل: از 5 متر تا 200 متر

🌐 قابلیت تست PoE: پشتیبانی از IEEE 802.3af/at، ولتاژ، قطبیت و حالت ارسال برق

💡 VFL قدرتمند: توان 10mW، با حالت چشمک‌زن سریع و آهسته، برای عیب‌یابی دقیق فیبر نوری

📡 OPM با 7 طول‌موج: اندازه‌گیری دقیق توان نوری در شبکه‌های فیبر

🔍 پورت‌یابی حرفه‌ای: چشمک‌زن پورت روی هاب/سوئیچ تا سرعت 1000Mbps با نمایش اطلاعات کامل پورت

🔋 باتری قابل شارژ + چراغ قوه LED: مناسب برای محیط‌های کم‌نور و کار طولانی

📐 ابعاد گیرنده: 200 × 52 × 33 میلی‌متر

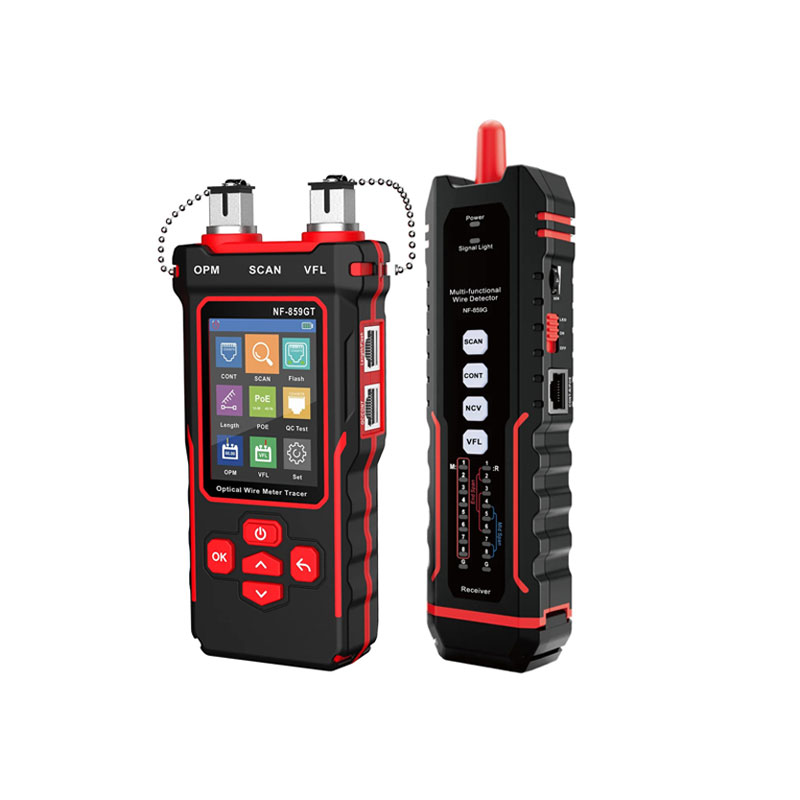

NOYAFA NF-859GT

🔴 فرستنده (Transmitter) — سمت چپ
Big Color Screen → صفحه‌نمایش رنگی بزرگ
On/Off Key → دکمه روشن/خاموش
Confirm Key (OK) → دکمه تأیید
Up/Down/Return Key → دکمه‌های جهت بالا/پایین و بازگشت
OPM / SCAN / VFL → دکمه‌های انتخاب حالت عملکرد (Optical Power Meter / اسکن / Visual Fault Locator)
Wire Detection Interface → رابط تشخیص سیم
Optical Power Meter Interface → پورت اتصال توان‌سنج نوری
Red Light Interface → رابط نور قرمز (VFL)
Type-C Charging Port → درگاه شارژ USB Type-C
Length Test / Port Blinking / PoE / Crimping Test Port → پورت تست طول کابل، چشمک‌زن پورت، PoE، و اتصالات شبکه
Local Alignment Test M Port → پورت تست تطبیق داخلی (محلی)
M Wiring Sequence Indicator → نمایشگر ترتیب سیم‌کشی M
Remote Alignment Test A Port → پورت تست تطبیق از راه دور (با گیرنده استفاده می‌شود)
Red Light Interface → رابط نور قرمز (برای شناسایی خطا در کابل فیبر نوری)

🔵 گیرنده (Receiver) — سمت راست
Probing Rod → میله جستجوگر سیگنال
Power Indicator → چراغ نشانگر برق
Wire Detection Signal Strength Indicator → نمایشگر قدرت سیگنال تشخیص سیم
Wire Detection Sensitivity Adjustment Knob → پیچ تنظیم حساسیت تشخیص کابل
Power Switch → کلید روشن/خاموش
Wire Detection Key → دکمه تشخیص سیم
NCV Adjustment Key → دکمه تنظیم NCV (تشخیص ولتاژ بدون تماس)
Test Port / PoE Test Port → پورت تست (از جمله تست PoE)
NCV Indicator → نشانگر عملکرد NCV
R Wiring Sequence Indicator → نشانگر ترتیب سیم‌کشی R
Bottom Cover → پوشش پایین دستگاه
این طراحی امکان استفاده آسان و کاربردی در تست کابل‌های فیبر نوری، شبکه و حتی برق را فراهم می‌کند.

NOYAFA NF-859GT

[New Arrival] NOYAFA NF-859GT Ethernet & Fiber Multi Cable Tester with a Unique Receiver Integrating a Variety of Functions of Alignment Test, VFL, PoE
Features & Benefits
10-in-1 Design. The NF-859GT comprehensive cable tester combines Wire Detection, Alignment Testing (wire map testing), Cable Length Measurement, PoE Checking, Crimping Testing, Port Blinking, OPM (optical power meter), VFL (visual fault location), NCV (non-contact voltage testing), and Flashlighting into a single, portable device. One device to handle all your network installation and maintenance tasks.

New Upgraded Receiver. The enhanced new receiver device comes with the Alignment Testing function, enabling you to do the wire map testing effortlessly in one place without walking back and forth. The receiver also integrates functions of VFL, PoE, Wire Detection, Crimping Testing, and Flashlighting.

Various Cable Type Support. Performs accurate and rapid testing of a wide variety of cable types, including RJ11, RJ45, CAT5e/CAT6/CAT6a, Telephone Line, Optic Fiber, and other commonly used in networking and telecommunications.

Cable Length Testing. Supports cable length measurements from 5 meters to 200 meters, ensuring that cables are cut and installed correctly and reducing wastage and ensuring optimal performance.

Dual-Head VFL (Visual Fault Locator). Emits a 10mW energy beam at a standard wavelength of 650nm with fast and slow flashing modes for quick and precise fault / breaks / bends detection in optical-fiber cables. The VFL significantly reduces the time required to find and diagnose fiber optic problems, leading to faster repairs and less downtime.

7 Wavelength Optical Power Meter (OPM). Measures 7 standard wavelengths (850/1300/1310/1490/1550/1625/1650) with a power detection range of -70 ~ +10 dBm, making it suitable for various fiber optic networks and applications.

PoE Checking. Quickly check power sourcing equipment (PSE) type, the IEEE802.3af or 802.3at standard and test info of standard/non-standard PoE devices, including power supply voltage, power supply polarity, crossover mode, and more, ensuring that Power over Ethernet (PoE) devices receive the correct voltage and current.

Hub Blinking. Locate network ports by flashing the port light on Hubs/Switches, compatible with 10M/100M/1000M speeds, helping accurately locate cables and ports. Also, it will display port Information including operating speed, duplex mode, negotiation settings, and port lights flash on the same screen for easy identification.

NCV & Flashlighting. The NCV ensures safety with non-contact voltage detecting capabilities, and the LED light and a 1500mAh rechargeable lithium battery for operation in various environments.
Model NF-859GT

Wire Detection Function Anti-interference mode/ordinary mode(used
with other models)

Alignment Test Local alignment test and remote alignment
test

Crimping Test To test whether the registered jacks RJ11and
RJ45 are crimped properly

PoE Power supply wire core, mid-span and end-span

VFL 10mw

LED Flashlight YES

Battery Indication YES

Power Supply 3.7V lithium polymer battery

Dimension of Receiver 200x52x33mm

منبع: NOYAFA
