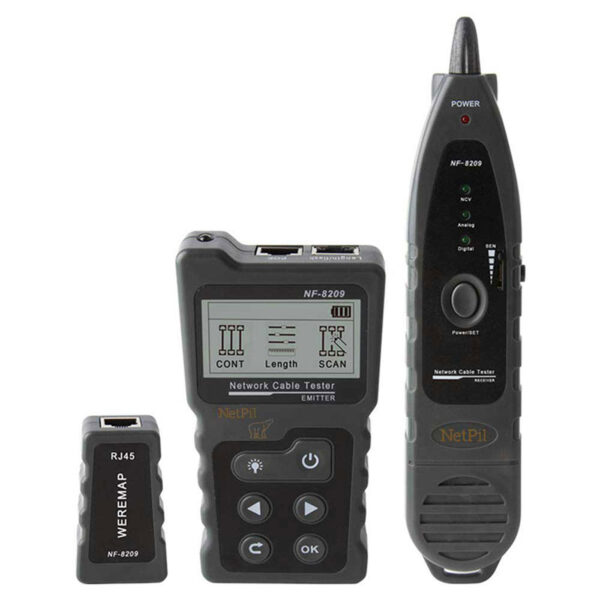

NOYAFA NF-8209 تستر شبکه نویافا

درباره NOYAFA NF-8209 تستر شبکه نویافا بیشتر بدانیم:

NOYAFA NF-8209 تستر شبکه نویافادارای سه حالت ردیابی کابل – دیجیتال، آنالوگ و PoE بوده و در حالت دیجیتال یا آنالوگ، مولد صدا یک تونینگ قوی و واضح ارسال می کند و به شما امکان می دهد کابل ها را سریعتر پیدا کنید.

اگر کابلی که باید شناسایی کنید به سوئیچ PoE وصل شده باشد، حالت اسکن PoE ردیابی کابل شناسایی شده را دقیق تر می کند.

3 قابلیت تست کابل– iremap Length و PoE و NOYAFA NF-8209 تستر شبکه نویافا به شما اجازه می دهد تا آزمایش نقشه سیم و بررسی 5 مشکل اتصال رایج از جمله جفت باز، کوتاه، متقاطع، تقسیم و معکوس، اندازه گیری طول کابل های LAN با برد 2.5 – 500 متر، تست اطلاعات دستگاه های PoE را انجام دهید.

مانند ولتاژ PoE، قطبیت منبع تغذیه و حالت، نوع PSE (استاندارد AF یا AT).

برای تست جزئیات پورت فلش و سوئیچ ، NOYAFA NF-8209 تستر شبکه نویافا با ویژگی پورت فلاش به شما این را امکان می دهد تا با چشمک زدن چراغ پورت روی سوئیچ ها یا روترها، پورت های شبکه را پیدا کنید.

NOYAFA NF-8209 تستر شبکه نویافا اطلاعات سوئیچ متصل مانند سرعت، حالت انتقال و پروتکل را به شما می گوید.

صفحه نمایش LCD گرافیکی 128×64 ردیاب کابل NOYAFA NF-8209 تستر شبکه نویافا دارای یک صفحه نمایش LCD روشن و قابل تشخیص است که استفاده از آن را بسیار آسان می کند.

هر گونه مشکل کابل را می توان به راحتی با نگاه کردن به صفحه نمایش با نور خوب شناسایی و ردیابی کرد.

گیرنده NOYAFA NF-8209 تستر شبکه نویافا می تواند  برای تشخیص وجود ولتاژ غیر تماسی NCV استفاده شود.

NOYAFA NF-8209 تستر شبکه نویافادارای گواهینامه تست انطباق RoHS، FCC و CE بوده و دارای گواهینامه استاندارد ISO 9001 می باشد.

از لحاظ قیمت مقرون به صرفه و بسیار ارزان تر از محصولات رقیب با کیفیت مشابه میباشد.

NOYAFA NF-8209 تستر شبکه نویافا نسل جدیدی برای ارائه سیگنال های دیجیتال و آنالوگ در یک تونر و پروب شبکه است.

NOYAFA NF-8209 تستر شبکه نویافا دارای سه حالت برای گزینه هایی برای ردیابی کابل مانند حالت دیجیتال، حالت آنالوگ و حالت PoE است.

این بدان معناست که مجهز به قوی ترین فناوری های مکان یابی کابل برای هر محیط کاری است.

همچنین، شامل اندازه‌گیری طول کابل، تست خطای کابل، تست PoE، چشمک  زدن هاب و عملکرد NCV است.

همه اینها آن را به ابزاری ضروری برای مهندسان کابل‌کشی تبدیل می‌کند.

{اگر هنوز خرید ترانک شبکه خود را انجام ندادید، پیشنهاد تیم ندای سبز به شما خرید ترانک لگرند در شیراز و خرید ترانک لگرند در اصفهان با بهترین قیمت است.}

منوی عملیات برای NOYAFA NF-8209 تستر شبکه نویافا:

CONT– باز، کوتاه، متقاطع، و غیره را برای STP، کابل UTP تست کنید.

طول – اندازه گیری طول کابل شبکه، محدوده 2.5 متر تا 200 متر است.

اسکن – حالت آنالوگ/دیجیتال/PoE برای تعیین محل کابل های شبکه.

PoE– برای سوئیچ PoE استاندارد یا غیر استاندارد (5~60V) موجود است، استاندارد AT یا AF از نوع POE را شناسایی کنید.

فلاش – پورت شبکه را با چراغ چشمک زن در سوئیچ پیدا کنید/ روتر.

تنظیمات – زبان، زمان نور پس‌زمینه، زمان خاموش شدن خودکار، کنتراست و نسخه را تنظیم کنید.

تست تداوم NOYAFA NF-8209 تستر شبکه نویافا:

یک سر کابل را به پورت “CONT” فرستنده در سمت چپ، سر دیگر را به پورت RJ45 ترمینال راه دور وصل کنید، “OK” را فشار دهید تا آزمایش شروع شود.

اندازه گیری طول

یک سر کابل را به پورت “Length/Port flash” وصل کنید، کابل را برای سر دیگر جدا کنید، “Length” را در منوی اصلی انتخاب کنید و قبل از آزمایش واحد مورد نظر (متر/ یارد/ فوت) را انتخاب کنید.

سپس شروع را برای اندازه گیری فشار دهید و نتیجه به زودی روی صفحه نمایش داده می شود.

از تصویر، به این معنی است که مشکل در 12.1 متر وجود دارد.

برای اطمینان از کوتاه یا خراب بودن آن، می‌توانید تداوم آن را آزمایش کنید تا جزئیات را بدانید.

هنگام اندازه گیری طول کابل یادآوری می کند.

کابل شبکه ای که باید آزمایش شود باید برق گرفته شود.

کابل را در انتهای دور جدا کنید، بدون ریموت، هیچ دستگاه دیگری متصل نیست!

برد باید 2.5 متر تا 200 متر باشد، در غیر این صورت، 0 متر نمایش داده می شود.

اسکن کابلی

کابل مورد آزمایش را به پورت “SCAN” فرستنده در سمت چپ وصل کنید، “SCAN” را در منوی اصلی وارد کنید، برای انتخاب حالت اسکن مورد علاقه خود، ok را فشار دهید.

حالت پیش فرض دیجیتال است، حالت های دیگر آنالوگ است.

بر این اساس روی گیرنده قرار دهید. پس از آن، گیرنده را نگه دارید تا کابل را در انتهای دیگر قرار دهید، بلندترین صدا صدای صحیح است.

توجه: اگر فرستنده در حالت اسکن PoE و اسکن دیجیتال است، گیرنده باید در حالت دیجیتال باشد.

اسکن آنالوگ در فرستنده با حالت آنالوگ در گیرنده مطابقت دارد.

اگر حالت ها به درستی مطابقت نداشته باشند، حتی گیرنده کابل صحیح را لمس کند، صدا نیز تولید نمی کند.

تشخیص ولتاژ بدون تماس: در صورتی که “NCV” نشانگر روشن است، سپس می توانید از گیرنده برای تشخیص وجود ولتاژ AC استفاده کنید

تست PoE:

دستگاه استاندارد PoE

می تواند اطلاعات دستگاه استاندارد PoE مانند ولتاژ POE، قطبیت منبع تغذیه، حالت منبع تغذیه و همچنین نوع POE (af یا استاندارد) را آزمایش کند.

کابل را به پورت “PoE” وصل کنید، نتیجه آزمایش روی صفحه نمایش ال سی دی نمایش داده می شود.

دستگاه PoE غیر استاندارد

اگر دستگاه PoE غیر استاندارد باشد، می تواند ولتاژ POE، قطبیت منبع تغذیه، حالت منبع تغذیه را نیز تست کند، اما نمی تواند نوع POE را تشخیص دهد، فقط “غیر استاندارد” را نمایش می دهد.

در صورت اتصال به دستگاه PoE، نتیجه را می توان پس از a نمایش داد چند ثانیه، پس از 30 ثانیه نتیجه ای نمایش داده نمی شود، سپس دستگاه متصل ممکن است دستگاه PoE نباشد.

پورت فلش& تست جزئیات سوئیچ:

یک کابل شبکه را به پورت “Length/Flash” در واحد اصلی وصل کنید، “Flash” را در منوی اصلی برای شروع آزمایش انتخاب کنید.

2 نشانگر در پورت “Length / Flash” روشن و چشمک می زنند.

سپس پورت های روی سوئیچ را مشاهده کنید، اگر پورتی وجود دارد که فرکانس فلاش آن 3 ثانیه و کندتر از همه پورت های دیگر باشد، به شما می گوید که پورت مورد نظر شماست.

همچنین، دستگاه می‌تواند اطلاعات سوئیچ متصل مانند سرعت آن (10M/100M/1000M)، حالت‌های انتقال (FDX: full duplex / HDX: half duplex) پروتکل (Auto-Nego / Non-Auto-Nego) را به شما بگوید.

3 Cable Tracing Modes – Digital, Analog, and PoE. In digital or analog mode the tone generator sends strong, clear toning to let you find cables faster. If the cable you need to identify is plugged in a PoE switch, the PoE scan mode will make the cable tracing more precise

3 Cable Testing Capabilities – Wiremap, Length, and PoE. The NF-8209 allows you to do wire map testing and check 5 common connection problems including open, short, cross, split, and reversed pairs, measure the length of LAN cables with range of 2.5m – 500m, test the info of PoE devices such as PoE voltage, power supply polarity and mode, type of PSE (AF or AT standard)

Port Flash & Switch Details Test. The port flash feature enables you to locate network ports by flashing port light on switches or routers, and will tell you the connected switch’s info like its speed, transmitting mode , and protocol

128×64 Dots Graphic LCD Display. The NF-8209 cable tracker comes with a bright and easily discernible LCD display making it much easier to use. Any cable issues can be easily identified and tracked just from looking at the visual and well-lit tester display

Non-contact Voltage (NCV) Detecting. The receiver (the tone probe) can be used to detect AC voltage presence

Certification. Passes RoHS, FCC, and CE compliance testing, and Noyafa is certified to the ISO 9001 standard

100% Affordable. Manufactured in China and a lot cheaper than competitor products with similar quality, like Fluke, KleinTools, Greenlee, etc

منبع: نویافا NOYAFA
