ماژول سیسکو C3KX-NM-10G

ماژول سیسکو C3KX-NM-10G

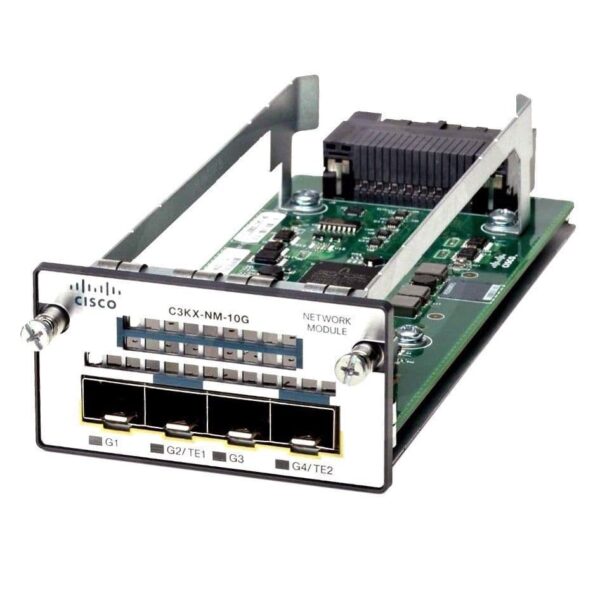

کارت ماژول سیسکو مدل C3KX-NM-10G

مشخصات و اطلاعات کارت ماژول سیسکو C3KX-NM-10G:

کارت ماژول سیسکو C3KX-NM-10G ساخته شده در کمپانی سیسکو می‌باشد که در بازار تجهیزات شبکه به فروش می رسد. این مدل کارت ماژول دارای چهار اسلات بوده که دو اسلات آن فقط از یک ماژول SFP 1G پشتیبانی می‌کنند و دو اسلات دیگر از 1 گیگابیت SFP یا 10 گیگابیت +SFP پشتیبانی می کنند.

نکته: که در اینجا لازم به ذکر است، ماژول فیبر نوری GLC-T بر روی اسلات‌‎های +SFP، کارت ماژول فیبرنوری سیسکو مدل C3KX-NM-10G پشتیبانی نمی شود.

این چهار اسلات به دو جفت گروه بندی می‌شوند که هر جفت شامل یک اسلات SFP و یک اسلات SFP+ می باشد. هر جفت آن از دو ماژول 1 گیگابیتی SFP یا یک ماژول 10گیگابیتی +SFP پشتیبانی می‌کند. یک ماژول 10 گیگابیتی +SFP، نمی‌تواند با یک ماژول 1 گیگابیتی SFP، به صورت همزمان عمل کند.

ماژول سیسکو C3KX-NM-10G

ترکیب‌های پشتیبانی شده از ماژول های SFP و +SFP:

  • اسلات 1، 2، 3، و 4 با ماژول 1 گیگابیت SFP

  • اسلات 1 و 2 با ماژول های 1 گیگابیتی SFP و اسلات 4 با یک ماژول 10 گیگابیتی +SFP

  • اسلات 2 با یک ماژول 10 گیگابیتی +SFP و اسلات 3 و 4 با ماژول های 1 گیگابیتی SFP

  • اسلات 2 و اسلات 4 هر کدام با ماژول 10 گیگابیتی SFP+

در ماژول‌ها، یک ماژول 10 گیگابیتی +SFP به یک ماژول 1 گیگابیتی SFP اولویت دارد، لازم به ذکر است برای غیر از مواقعی که ابتدا ماژول SFP در Slot 1 قرار گرفته باشد و دارای لینک باشد، این الویت بندی رعایت می‌شود. هنگامی که یک ماژول +SFP را در Slot 2 وارد می‌کنید، SFP در Slot 1، لینک را حفظ می‌کند. و ماژول +SFP در Slot 2 کار نمی‌کند.

زمانی‌که ماژول SFP در Slot 1 خاموش است، لینک خود را از دست می‌دهد یا حذف می‌شود  و در این هنگام ماژول +SFP در Slot 2 روشن می‌شود. ماژول SFP در Slot 1 تا زمانی که یک ماژول +SFP در Slot 2 فعال باشد، به طور همزمان عمل نمی‌کند، حال چه پیوند داشته باشد یا نداشته باشند.

همین ترتیب اولویت‌بندی به اسلات‌های 3 و 4 نیز مربوط می شود.



ابزار و تجهیزات کارت ماژول سیسکو C3KX-NM-10G:

  • شما نیاز به یک پیچ گوشتی شماره 2 دارید.

ماژول سیسکو C3KX-NM-10G

نصب ماژول های شبکه:

چند نکته در ارتباط با نصب ماژول:

  1. اگر چه ماژول‌های شبکه قابل جابجایی هستند، البته توصیه می‌شود قبل از روشن کردن سوئیچ، ماژول شبکه را نصب کنید.

  2. سوئیچ‌های سری 3750 و 3650 توانایی کارکردن بدون این کارت ماژول ها را در شبکه دارند، و نکته بسیار مهم قابل توجه در این ماژول این است که از اسلات‌های این کارت ماژول‌ها نمی‌توان به عنوان پورت UPLink استفاده کرد.

  3. افزودن و یا حذف این کارت ماژول‌ها درون سوئیچ‌های سری 3750 و 3650 باعث ایجاد log در دستگاه می‌شود.

این کارت ماژول‌ها دارای قابلیت Hot-swappable می‌باشند بدین معنی که می‌توان در حین روشن بودن دستگاه کارت ماژول‌ها را با مدل‌های سازگار جابه جا و یا به جای آن ها از Blank Module استفاده نمود.

ماژول سیسکو C3KX-NM-10G

هنگام نصب کارت ماژول های شبکه، این اقدامات احتیاطی را دنبال کنید:

  • EMC Plug را از اسلات نباید جدا کرد مگر اینکه کارت ماژول SFP یا SFP+ را نصب کنید. در هر زمان یک ماژول یا Dust Plug برای جلوگیری از گرد و غبار باید در شکاف باشد.

  • برای جلوگیری از ورود گرد و غبار و آلودگی داخل ماژول، نباید محافظ روی ماژول‌ها (Dust Plug) را از سر ماژول‌های فیبر نوری و کلاهک های پلاستیکی را از سرکانکتور کابل فیبرنوری جدا کرد.

  • حذف و نصب یک ماژول شبکه می‌‎تواند عمر مفید آن را کاهش دهد. ماژول شبکه را تا زمانی که لازم نباشد خارج نکنید.

  • برای اینکه از آسیب‌های ناشی از الکتریسیته ساکن جلوگیری شود، هنگام اتصال کابل به سوئیچ و سایر دستگاه ها، از روش های محافظتی مانند دستکش و فرآیندی که در پایین ذکر شده استفاده کنید:

ماژول سیسکو C3KX-NM-10G

مراحل نصب  کارت ماژول سیسکو C3KX-NM-10G:

1.در زمان نصب از مچ بند دست ESD استفاده نمایید.

2.پکیج محافظ را از ماژول جدا کنید.

3.EMC Plug را از اسلات ماژول 10 گیگابیت جدا کنید و آن را نزد خود نگهدارید.

هشدار:

  • قبل از نصب، جهت‌گیری صحیح ماژول خود را مشخص کنید. نصب نادرست به ماژول آسیب می‌رساند.

  • کارت ماژول شبکه را به‌همراه کابل‌ها و یا ماژول‌های SFP متصل نصب نکنید. قبل از نصب کارت ماژول شبکه همیشه کابل ها و ماژول ها را جدا کنید.

  • در صورت اتصال کارت ماژول شبکه همراه با ماژول و فیبرنوری امکان تغییر حالت درگاه ماژول به مد Error-disabled وجود دارد که برای رفع این حالت می‌توانید پس از نصب کارت ماژول درگاه (Interface) را به حالت Shutdown و سپس No shutdown تغییر حالت دهید.

4.کارت ماژول را به طور کامل (تا انتها) قرار دهید تا جلد صفحه نمایش ماژول با صفحه نمایش سوئیچ هم تراز شود. برای محکم کردن ماژول شبکه در محل نصب پیچ‌ها را ببندید.



مراحل حذف کارت ماژول سیسکو C3KX-NM-10G :

نکته : هنگامی که یک ماژول شبکه وجود دارد، سوئیچی مطابق با شرایط و مشخصات حرارتی مورد نیاز است. اما اگر هیچ پورت Uplink مورد نیاز نیست، یک ماژول شبکه خالی نصب کنید.



  1. از مچ بند دست ESD در زمان کار استفاده نمایید (برای پیشگیری است)

احتیاط:

  • کارت ماژول شبکه را همراه با کابل‌های متصل و یا ماژول‌های SFP نصب نکنید و همچنین به یاد داشته باشید قبل از حذف ماژول شبکه همیشه کابل‌ها و ماژول‌ها را خارج کنید.

  • در صورت اتصال کارت ماژول شبکه همراه با ماژول و فیبر نوری امکان تغییر حالت درگاه ماژول به مد Error-disabled می‌باشد که برای رفع این حالت، باید پس از نصب کارت ماژول درگاه(Interface) را به حالت Shutdown و سپس No shutdown تغییر حالت دهید.

  1. پچ کورد شبکه را از ماژول‌های SFP جدا کنید.

  2. ماژول SFP را از کارت ماژول شبکه خارج نمایید.

  3. پیچ‌های کارت ماژول شبکه را باز کنید.

  4. برای خارج نمودن کارت ماژول از سر پیچ‌های آن استفاده کنید .

  5. یک کارت ماژول شبکه جایگزین یا یک Blank module در اسلات نصب کنید.

ماژول سیسکو C3KX-NM-10G

نصب ماژول SFP و SFP+:

شما باید یک ماژول شبکه نصب شده برای استفاده از ماژول های SFP و +SFP را داشته باشید.

هشدار :

  • برای جلوگیری از ورود گرد و غبار و آلودگی به داخل آن محافظ روی ماژول ها ( Dust Plug) را از سر ماژول های فیبر نوری و کلاهک های پلاستیکی را از سرکانکتور کابل فیبرنوری جدا نکنید.

  • حذف و نصب یک ماژول شبکه می‌تواند عمر مفید آن را کاهش بدهد. ماژول شبکه را هم تا زمانی که لازم نباشد استفاده نکنید.

  • برای جلوگیری از آسیب‌های ناشی از الکتریسیته ساکن ، هنگام اتصال کابل به سوئیچ و سایر دستگاه ها، از روش‌های معمول و دستورالعمل های رسیدگی به مولفه ها استفاده کنید.

  • برای جلوگیری از آسیب رساندن به کارت ماژول شبکه، آن را قبل از نصب ماژول های SFP یا SFP+ نصب کنید.

مراحل نصب ماژول‌های SFP و +SFP:

  1. در زمان نصب حتما از مچ بند دست ESD استفاده شود.

  2. با استفاده از نشانه‌هایی که بر روی ماژول قرار داده شده می‌توان پورت‌های ارسال (TX) و دریافت (RX) ماژول SFP را شناسایی کرد. در بعضی از ماژول‌های SFP، نشانه‌های ارسال و دریافت (TX و RX) ممکن است توسط فلش نشان داده شود که جهت اتصال را نشان می‌دهد.

  3. ماژول را موازی با شکاف اسلات قرار دهید و فشار دهید تا اتصال شما به محل مورد نظر احساس شود.

  4. اگر ماژول SFP قفل است، آن را به موقعیت باز حرکت دهید.

  5. (محافظ SFP (dust plugs را بردارید و آن را نزد خود نگه دارید.

  6. کابل های SFP را بهم متصل کنید.

  7. کارت ماژول شبکه

  8. ماژول های SFP

  9. پورت نوری ارسال (TX)

  10. پورت نوری دریافت (RX)

ماژول سیسکو C3KX-NM-10G

مراحل خارج کردن ماژول های SFP و +SFP :

  1. باید از مچ بند دست ESD در زمان کار استفاده کرد.

  2. کابل را از ماژول SFP+ / SFP جدا کرده و برای اتصال مجدد، توجه داشته باشید که کدام کانکتورکابل رسید (TX) و کدام دریافت (RX) است.

  3. محافظ (Dust plugs) را روی پورت‌های نوری ماژول SFP+ / SFP قرار دهید تا از ورود گرد و غبار در امان بماند.

  4. اگر ماژول دارای قفل باشد، آن را به سمت پایین کشیده و بچرخانید. اگر برای باز کردن قفل، نخواهید از انگشت خود استفاده کنید، می‌توانید از یک پیچ گوشتی کوچک یا صاف یا ابزار دیگر بلند و باریک برای باز کردن آن استفاده کنید.

  5. کارت ماژول SFP+ / SFP را گرفته و با دقت آن را از اسلات به سمت بیرون بکشید و جدا کنید.

  6. کارت ماژولی را که خارج کرده اید در کیسه ضد الکتریسیته یا سایر محیط‌های محافظت شده قرار دهید.



نگاهی به کارت کارت ماژول سیسکو C3KX-NM-10G :



  1. ماژول شبکه

  2. اسلات های SFP 1 گیگابیت اترنت

  3. اسلات های SFP 1 گیگابیت و 10 گیگابیت اترنت

  4. LED ها

  5. پیچ ها

ماژول سیسکو C3KX-NM-10G

کارت ماژول سیسکو C3KX-NM-10G با سوئیچ های زیر سازگار هستند:

سوئیچ‌هایی را که از کارت ماژول C3KX-NM-10G پشتیبانی می‌کنند به شرح زیر می‌باشد:

  • WS-C3560X-24T-L

  • WS-C3560X-48T

  • WS-C3560X-24P

  • WS-C3560X-48P

  • WS-C3560X-48PF

  • WS-C3750X-24T

  • WS-C3750X-48T

  • WS-C3750X-24P

  • WS-C3750X-48P

  • WS-C3750X-48PF-S

  • WS-C3750X-12S

  • WS-C3750X-24S



مشخصات کلی کارت ماژول سیسکو C3KX-NM-10G:



Cisco Brand
C3KX-NM-10G Manufacturer Part
Network Module Product Type
(2) SFP+; (2) SFP Expansion Slot Type
4 Total Ports
(2) 1G Ethernet; (2) SFP+ (mini GBIC) Port Types
110 VAC – 220VAC Input Voltage
Plug In Module Form Factor

منبع :سیسکو Cisco
