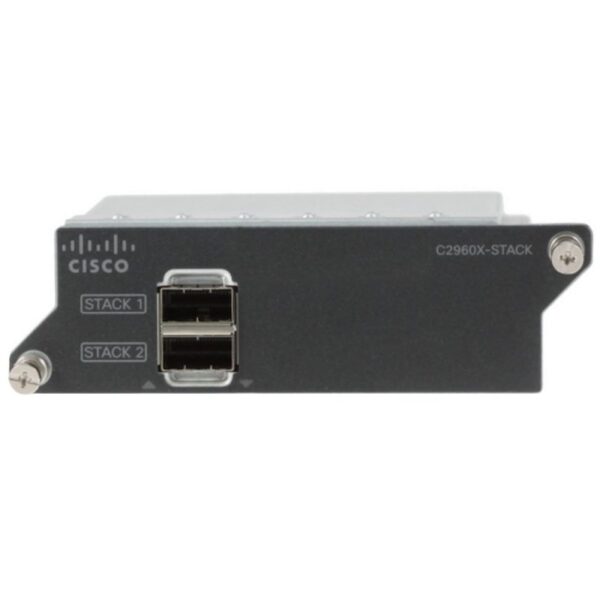

ماژول سوئیچ C2960X-STACK سیسکو

ماژول سوئیچ C2960X-STACK سیسکو

ماژول سیسکو C2960X-STACK یک ماژول  FlexStack Plus برای سوئیچهای سری 2960X و 2960XR است که امکان یکپارچه سازی این سوییچها را برای مدیرت آسان و افزایش پهنای باند فراهم میکند.

FlexStack-Plus نام فناوری استک کردن(پشته سازی) یا یکپارچه کردن سوئیچهای سیسکو از سری 2960X و 2960XR است.این تکنولوژی منحصر به همین سری از سوییچهای سیسکو است

ماژول سیسکو C2960X-STACK از تکنولوژی Hot-swappable پشتیبانی میکند که می توان این ماژول را در حالتی که سوییچ روشن و مشغول کار است به آن اضافه و یا از آن جدا کرد.

ماژول سوئیچ C2960X-STACK سیسکو

استک کردن ترکیبی:  FlexStack    و  FlexStack-Plus

میتوان سوئیچ سیسکو سری 2960S و سری 2960X را به صورت ترکیبی با هم در یک استک استفاده کرد.این دو سری از سوییچ پروتکل FlexStack را اجرا میکنند که به آنها اجازه میدهد که بتوانند در کنار هم در یک استک کار کنند.

سوییچهای سری 2960XR را نمیتوان با هیچ سوییچی به غیر از سری 2960XR استک کرد، زیرا 2960XR با سیستم عامل IP-Lite کار میکند و این سیستم عامل با سیستم LAN-Base که سیستم عامل سوئیچ های 2960X و 2960S هست سازگاری ندارد.

ماژول سوئیچ C2960X-STACK سیسکو

جدول زیر امکان ترکیب سوییچهای متفاوت در یک استک را نشان میدهد:

ماژول سوئیچ C2960X-STACK سیسکو

نصب و استفاده از ماژول سیسکو C2960X-STACK بسیار ساده است و در مراحل زیر خلاصه میشود:

ابتدا باید ماژول C2960X-STACK را بر روی سوییچی که از تکنولوژی استک پشتیبانی میکند نصب کرد:

درگاه قرار گیری ماژول استک در پشت سوییچ قرار دارد.

سپس با استفاده از کابل استک تمام سوییچهایی را که ماژول سیسکو C2960X-STACK بر روی آنها نصب شده است را یک به یک به هم وصل کنید.

بر روی هر ماژول دو پورت وجود دارد که باید هر کدام از آنها را به یک سوییچ وصل کرد.

در مرحله ی آخر تنظیمات مربوط به استک را بر روی سوییچها انجام دهید.حالا میتوان تنها با استفاده از یکی از سوییچها کل مجموعه ی استک شده را مدیریت کرد.

سوییچها و کابلهای استک توصیه شده:

جدول زیر تعدادی از سوییچها و کابلهای استک قابل استفاده با ماژول سیسکو C2960X-STACK را نشان می دهد:

این ماژول، یک ماژول استک FlexStack Plus برای سوئیچ های سیسکو سری ۲۹۶۰X و ۲۹۶۰-XR می باشد که به شما امکان استک نمودن سوئیچ های سیسکو سری ۲۹۶۰X و مدیریت راحتر این سوئیچ ها را می دهد.

همچنین برای اتصال دو سوئیچ سیسکو سری ۲۹۶۰X به وسیله ماژول استک C2960X-STACK نیاز به کابل استک CAB-STK-E-0.5M سیسکو نیز دارید.

مشخصات:

ماژول سوئیچ C2960X-STACK سیسکو

• نوع : FlexStack-Plus

• طراحی شده برای : سوئیچ سیسکو سری ۲۹۶۰-X و ۲۹۶۰-XR

• پهنای باند استک دو طرفه : سری C2960-X: 80Gbps ، سری C2960-XR: 80Gbps

• Hot-swappable stack module : سری C2960-X: Yes و C2960-XR: Yes

• حداکثر تعداد استک : C2960-X: 8 و C2960-XR: 8

• پشتیبانی از FlexStack : سری C2960-X: No و C2960-XR: Yes

• پشتیبانی از FlexStack-Plus : سری C2960-X: Yes و C2960-XR: Yes
  منبع: سیسکو Cisco
